ZSPM-ZC系列自动末端试水装置
大图

产品概述

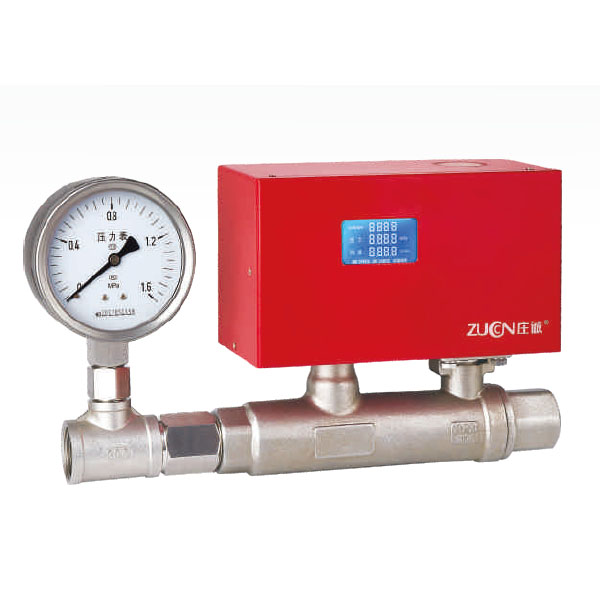

   自动末端试水装置由电动阀、 压力传感器、 试水喷嘴、 保护罩及信号处理模块等组成, 用于检测自动喷水灭火系统末端压力, 并可检验系统启动、报警及联动等功能的装置。电动试水阀由电动阀、 压力传感器、保护罩及信号处理模块等组成。自动末端试水装置可实时显示所检测管道的工作压力、 流量及阀门的开关状态, 并可通过系统总线与监控主机保持实时通讯。具有电动和手动开、 关阀门功能, 保证阀门在任何情况下均可操作。



功能说明

  ZSPM-ZC ZSPM/S-ZC
参数显示 显示所测管网的压力、流量 显示所测网管的压力
流量检测 检测在设定时间内的流量
压力检测 检测管网静压及动压
开启方式 具有电动和手动开.关阀门功能,保证阀门在任何情况下均可操作



适用范围

  ZSPM-ZC ZSPM/S-ZC
适用范围 报警阀组控制的最不利点处 各防火分区及各楼层
参数/型号 ZSPM-40/1.2-DX-ZC ZSPM/S-80/1.2-DX-ZC ZSPM/S-115/1.2-DX-ZC
额定工作压力 ≤1.2Mpa ≤1.2Mpa ≤1.2Mpa
公称流量系数 40±2 80±4 115±6
连接形式 DN25螺纹 DN25螺纹 DN25螺纹
工作电源 DC24V DC24V DC24V
接触电阻 ≤0.1Ω ≤0.1Ω ≤0.1Ω
绝缘电阻 ≥2MΩ ≥2MΩ ≥2MΩ

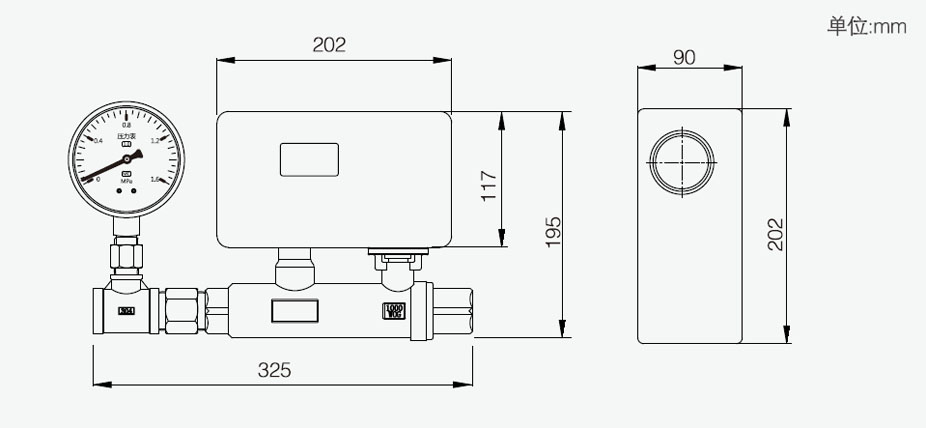

外形尺寸 325x195x90mm
使用环境 温度:-25℃~+80℃,湿度:≤95%


参数/型号 ZSPM-160/1.2-DX-ZC ZSPM/S-200/1.2-DX-ZC ZSPM/S-360/1.2-DX-ZC
额定工作压力 ≤1.2Mpa ≤1.2Mpa ≤1.2Mpa
公称流量系数 160±6 200±10 360±18
连接形式 DN25螺纹 DN25螺纹 DN25螺纹
工作电源 DC24V DC24V DC24V
接触电阻 ≤0.1Ω ≤0.1Ω ≤0.1Ω
绝缘电阻 ≥2MΩ ≥2MΩ ≥2MΩ
外形尺寸 325x195x90mm
使用环境 温度:-25℃~+80℃,湿度:≤95%
