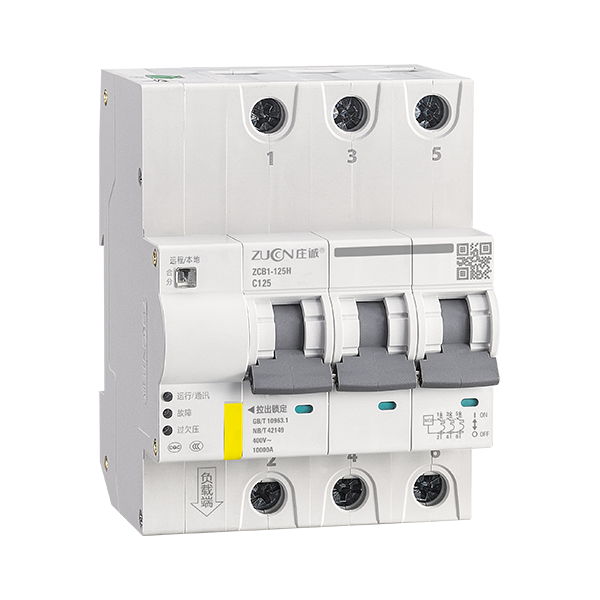

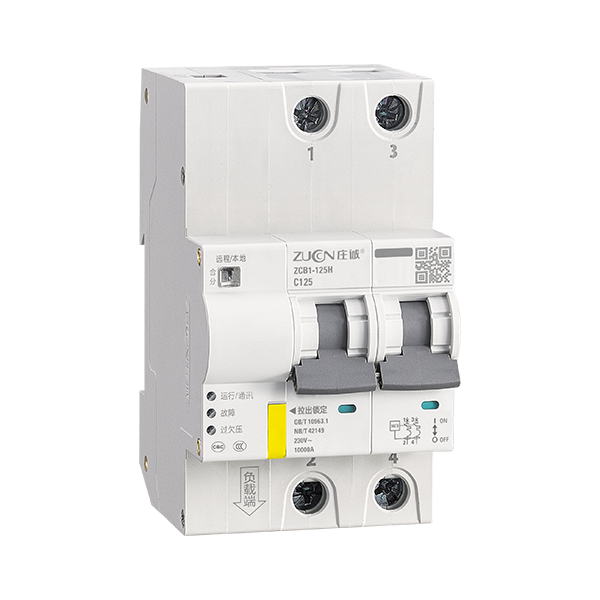

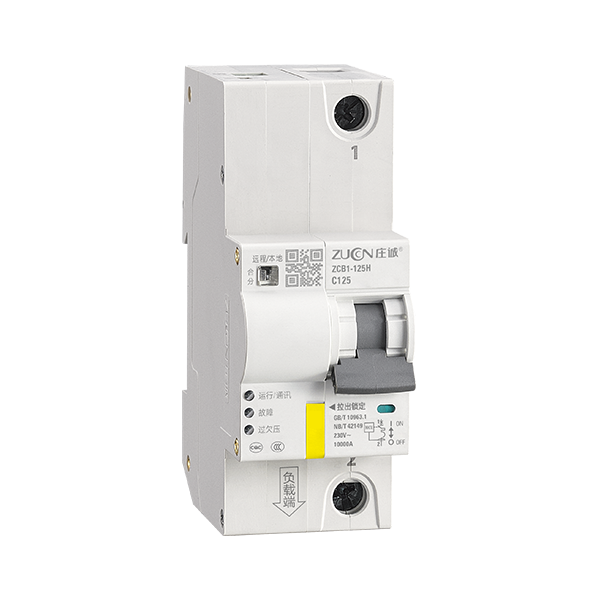

产品简介

        ZCB1-125H系列物联网断路器适用于额定交流电压至400V、 50Hz/60Hz的配电网络。

        产品主要用来连接线路末端负载，通断线路，开关状态；同时实时监测线路电压、电流、温度、电能计量、电能质量、环境温湿度等电气参数；并对故障进行预警、报警、主动防御，有效解决电气火灾防控，避免线路因过欠压、缺相、过载、过流、设备过温、过功率、欠功率、短路、线路打火等安全隐患造成伤害。

        本产品集成了远程控制、数据计量监测、安全状况监测等多项功能，是一个集多功能于一体的物联网产品。

功能与特点

   全系列支持1P、2P、3P、4P、1P+N、3P+N，额定电流1A~125A；

   双重短路保护：短路电磁保护与短路电子保护；支持10KA超强分断电流，短路时0.01秒断电保护；

   具备短延时热磁保护、长延时热磁保护、长延时电子保护功能；

   实现额定功率内的任意功率限定，额定电流内的任意电流限定，监测报警；

   具有短路保护、过载（欠载）保护、过流保护、过温保护、浸水断电保护、过压（欠压）保护、缺相保护、相序保护、缺零保护、电压/电流不平衡保护、线路打火保护等多重保护；

   具备费控功能：含电表功能（电能精度0.5S级），利用手机小程序设定电价（固定费率、复费率），读数计费；断路器可设置在欠费时无法合闸；

   手自一体控制,支持手动推杆控制通断和小程序/WEB终端管理；

   支持远程模式和本地模式切换；

   可设置延时、定时开关，配合使用场景可设置更多功能；

   断路器内置储能，在突发断电情况下，仍可确保执行分闸到位动作；

   具备本地维护锁定功能；

   支持远程升级功能，让设备升级维护不再困扰；

   通讯方式：RS485（与智能网关间）。

型号与含义

注释：

极数： 1P、2P、3P、4P、1P+N、3P+N
壳架等级：指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器额定电流。
瞬断类型：B型、C型、D型，即短路保护动作倍数。
                B型适用于纯阻性负载和低感照明回路(3~5倍In)(如变压器侧二次回路保护)；
                C型为普通配电(5~10倍In)，适用于感性负载和高感照明回路(如建筑照明用电)；
                D型为保护起动电流较大的冲击性负荷(10~20倍In)，适用于高感负载和保护具有很高冲击电流的设备(如动力配电)。
额定电流：1A、2A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A。指用电设备在额定电压下，按照额定功率运行时的电流。
例：ZCB1-125/2P C125 （无漏电功能 分断能力6kA   C型额定电流125A）；ZCB1-125H/2P D80（无漏电功能 分断能力10kA D型额定电流80A）。

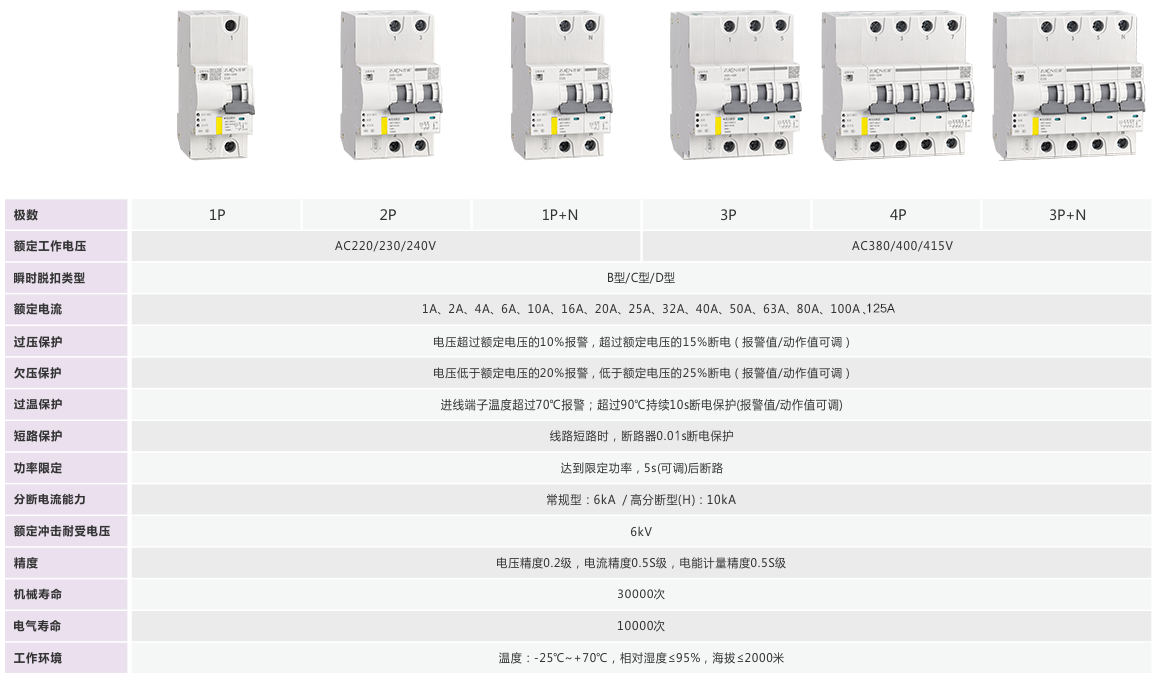

选型与主要技术参数

外形尺寸图

接线示意图
