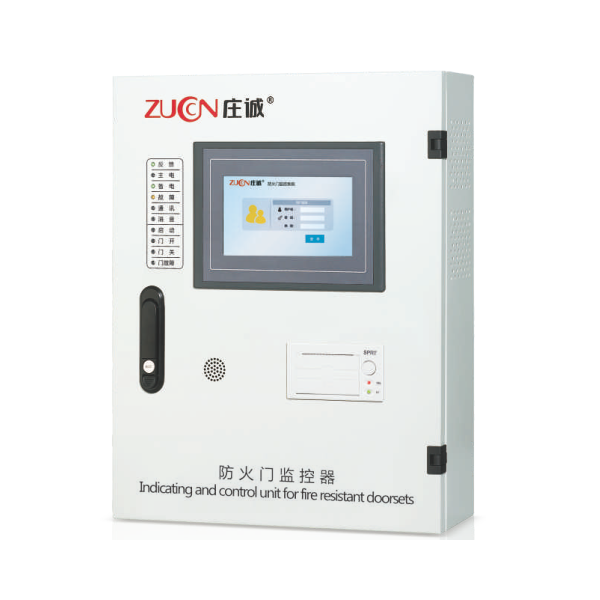

ZC-FD-H防火门监控器
3
ZC-FD-H防火门监控器基于嵌入式工控机系统软硬件平台,实时性强,可靠性高,能与现场各种防火门监测装置进行通信并对数据进行发送,实时对现场防火门的状态监控和防火门监测装詈产品信息的实时反馈。当火灾发生时,监控器指令各类防火门监测装置快速关闭防火门,实现防火分区隔离,并能接收来自防火门监测装谥的报警信号,发出声光报警信号和控制信号,指示报警部位,数据汇总显示,具有管理、查看、报警、打印、分析、记录并保存报警信息的功能。
系统功能:采用工业级嵌入式人机界面模块及防火门监控器系统管理软件配接CRT图形显示系统;

实时监测:防火门监控器对监测的现场装置设备进行24小时实时自动巡检、监测,通过集中显示监测在线(常开、常闭)防火门的开启、关闭、故障状态,实时监测各节点的工作状态:故障(离线)、通讯状态、电源工作状态等;

故障报警:准确及时的根据故障类型产生相应的声光报警信号;

显示状态:可实时显示连接到系统上的监控区域分机和监控装置设备地址、中文备注、状态等,按故障类型和发生的时间先后顺序、分区显示;

历史记录:存储、查询及打印监控节点的详细信息;

中文输入:支持多种方式输入点位中文备注 (楼层、配电箱编号、故障类型、监控器编号等

远程配置:可远程配置监测装置;

远程控制:可远程控制联网现场监测装置进行复位、自检等操作;

操作等级:可通过级别设置分配操作权限;可对系统操作人员设置不同的权限等级;

消防联动:提供对外联动信号;

数据转发:通过以太网通讯等方式接入其它系统,

在线升级:通过网络实现远程维护与升级;

系统扩展:综合管理机设备具有扩展接口,可方便接入其它监控系统。

备用电源:主备电源可自动切换。

产品型号 ZC-FD-H
符合标准 国家标准GB29364-2012《防火门监控器》
工作电源 主电源:AC 220V 50/60Hz(电压允许85-110%范围偏差内变化)
备用电源:2xDC12V/12Ah(主电源电压过低或者中断时,维持设备正常工作≥3小时
输出功率:250W
输出电压:DC24V 最大输出电流:10A
通讯方式 1路CAN总线接口、2路二总线接口、1路232接口(CRT)、1路以太网TCP/IP接口
线缆要求 NH-RVS 2x1.5mm2/NH-RVS 2x2.5mm2(通讯线)
通讯距离及容量 CAN通讯:传输距离≤2000m(通过ZC-CAN集线器可延长通讯距离),
最大组网容量≤100台区域分机,总监控容量≤2040编码点;
二总线通讯:传输距离≤1000m, 每回路最大监控容量≤255套一体式门磁开关或≤128套一体式电动闭门器等负载设备;
联动控制输出 开关量信号(常开)
火警联动功能 1路无源开关量信号或火警模块接入
主要组成部件 显示方式:7寸触摸屏
蓄电池
声光报警器件:内置扬声器,LED指示灯
微型热敏打印机
工作环境 工作温度: -10~+55℃, 储存温度:-20~+70℃ 相对湿度:≤95%
历史记录 存储容量≥100000条
ZC-CAN集线器(选配) 可输出4条通讯回路,每回路通讯容量100个编码点,通讯距离2000m, 起中继隔离作用
外型尺寸 1830mm x 600mm x 600mm(高x宽X深)
