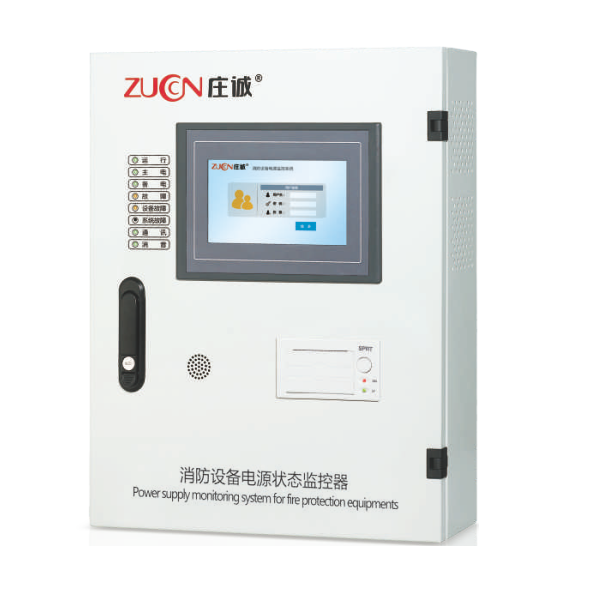

ZC-DK-B型消防设备电源状态监控器
3
ZC-DK-B消防设备电源状态监控器基于嵌入式工控机系统软硬件平台, 实时性强, 可靠性高,能与现场各种消防设备电源状态监控传感器进行通信并对数据进行发送, 实时对各消防用电现场电气火灾隐患的实时监控和消防设备电源监控产品信息的实时反馈。并能接收来自消防设备电源状态监控传感器的报警信号, 发出声光报警信号和控制信号,指示报警部位,数据汇总显示,具有管理、查看、报警、打印、分析、记录并保存报警信息的功能。
系统功能:采用工业级嵌入式人机界面模块及消防设备电源监控系统管理软件配接CRT图形显示系统;

实时监测:消防设备电源状态监控器对监测的监控传感器进行24小时实时自动巡检、监测, 通过集中显示实时监测各节点的电源工作状态(过压、欠压、过流、缺相等信息判断消防设备电源是否存在中断供电)、传感器故障、通讯状态、电源工作状态等;

故障报警:准确及时的根据故障类型产生相应的声光报警信号;

显示状态:可实时显示连接到系统上的监控区域分机和监控传感器设备地址、中文备注、状态等,按故障类型和发生的时间先后顺序、分区显示;

历史记录:存储、查询及打印监控节点的详细信息;

中文输入:支待多种方式输入点位中文备注(楼层、配电箱编号、故啼类型、传感器编号等);

远程配置:可远程配置监控传感器的报警值等参数;

远程控制:可远程控制联网现场监控传感器进行复位、消音、自检等操作;

操作等级:可通过级别设置分配操作权限;可对系统操作人员设置不同的权限等级;

消防联动:提供对外联动信号;

数据转发:涌过以太网通讯等方式接入其它系统;

在线升级:通过网络实现远程维护与升级;

系统扩展:监控设备具有扩展接口,可方便接入其它监控系统;

备用电源:主备电源可自动切换。



产品型号 ZC-DK-B
符合标准 国家标准GB28184-2011《消防设备电源监控系统》
工作电源 主电源:A C220V 50/60HZ(电压允许85-110%范围偏差内变化)
备用电源:2xDC12V/12AH(主电源电压过低或者中断时,维持设备正常工作≥8小时)
输出功率:250W
输出电压:DC24V 最大输出电流:10A
通讯方式 1路CAN总线接口、2路二总线接口、1路232接口(CRT)、1路以太网TCP/IP接口
通讯距离及容量 CAN通讯:传输距离≤2000m(通过ZC-CAN集线器可延长通讯距离),
                    最大组网容量≤100台区域分机,总监控容量≤1023编码点;
二总线通讯:传输距离≤1000m,每回路最大监控容量≤128台传感器;
联动控制输出 开关量信号(常开)
火警联动功能 1路无源开关量信号或火警模块接入
主要组成部分 显示方式: 7寸触摸屏
蓄电池
声光报警器件:内置扬声器,LED指示灯
微型热敏打印机
报警响应时间 系统报警响应时间≤10s; 报警声压级≥7OdB(A加权)
工作环境 工作温度:-10~+55℃,储存温度:-20~+70℃ 相对湿度:≤95%
历史记录 存储容量≥100000条
ZC-CAN集线器(选配) 可输出4条通讯回路 , 每回路通讯容量100个编码点,通讯距离2000m, 起中继隔离作用

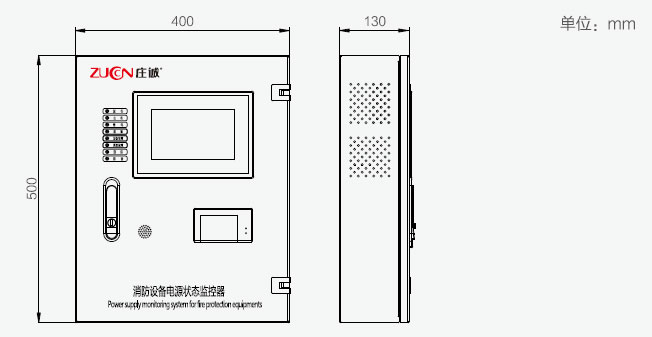

外型尺寸

500mm x 400mm x 130mm (高 X 宽x深)
