产品简介

        ZC-I-1301/H2环保用电监测模块（智慧用电探测器）集电流采样计算、电压采样计算、电量采集计算、正向有功与无功电能计算、有功电量与无功电量计算、各相及总有功功率与无功功率计算、功率因数、电缆温度采样计算、漏电电流监测采样计算、开关量输入、开关量输出、声光报警、联网通信等功能于一体。可提供最大需量及其发生时间、谐波总畸变率、总谐波电压、总谐波电流、各相相位角大小等数据，本产品采用先进的微电子处理技术，具有报警精度高、可靠性强（有效防止误报、漏报）、小型化、多功能、安装便捷等特点。可通过无线通讯接入环保工况用电监管云平台，实现集中的可视化监控和管理。

功能与特点

   实时监测3路电流、3路电压及用电量、4路温度、1路剩余电流；
   电流、电压、温度、剩余电流的阈值均可根据需求自主设定；
   采用485通讯可扩展多回路电流互感器配接；
   无线传输稳定，网络中断恢复后可自动连接；
   一路开关量输入和一路开关量输出功能，可对断路器进行脱扣控制具备消防联动功能；
   具有监测电气线路过压、欠压、缺相、错相、过载、短路、断路、过流、漏电、温升异常；
   具有正向有功、无功电能，各相及总有功功率、无功功率、功率因素、各相电流、电压、总有功功率、总无功功率等故障监测功能；
   最大需量及其发生时间：谐波总畸变率、总谐波电流(总表线路)、总谐波电压(总表线路)、各相相位角功功率总无功功率；
   支持1路外部总线接口，最多可扩展16只智慧用电探测器子模块；
   支持1路485通讯接口，支持标准MODBUS协议接口（可定制二总线通讯，但二总线通讯与无线及485通讯不可同时拥有）；
   监测接口采用插拔式端子，现场无需断电即可完成安装或更换；
   中文LCD液晶屏幕显示(低功耗、高亮度)支持远程复位、自检功能；
   故障状态智能识别,故障点准确定位；

   全智能化参数设定，简捷方便；
   支持APP端或WEB端远程操作管理;
   施工布线方便，面板安装和标准导轨式两种安装方式可选；
   报警方式：现场声光报警及远程APP、WEB报警。

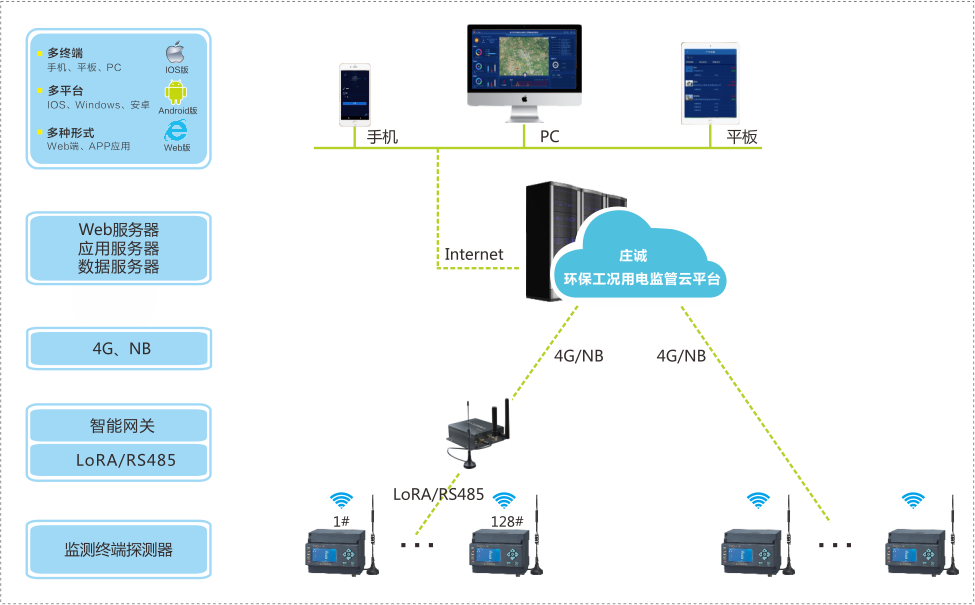

系统组成

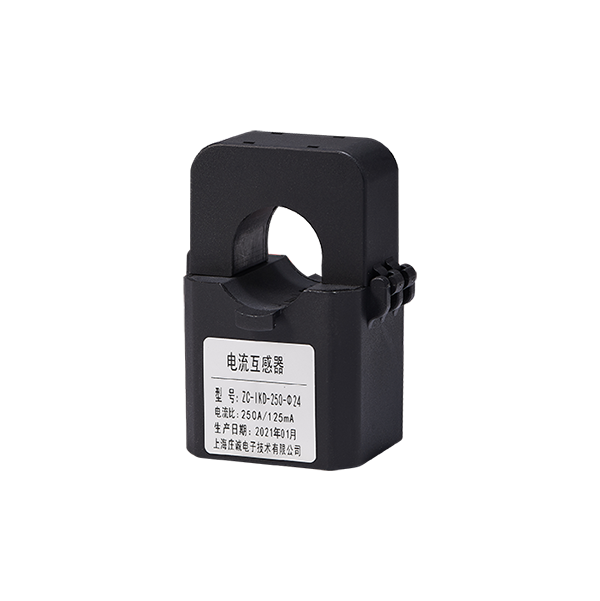

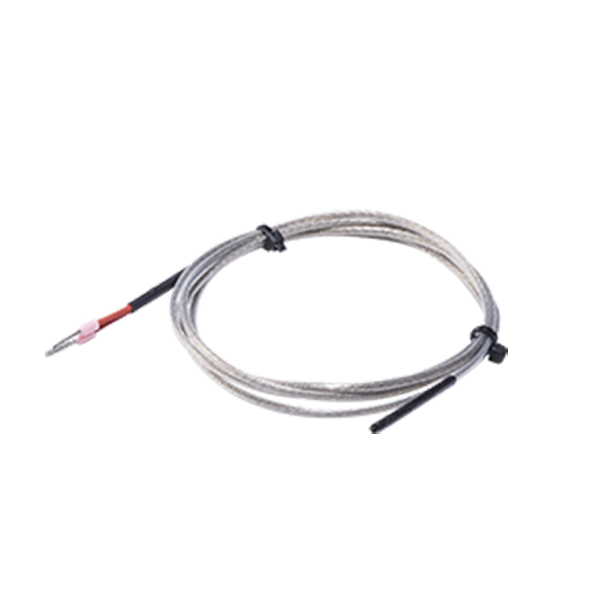

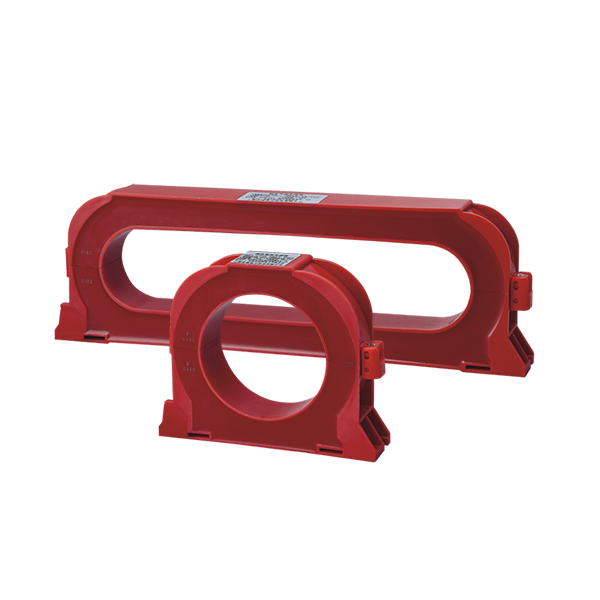

        本基本组成︰环保用电监测模块、剩余电流互感器、电流互感器、温度传感器、传输网关、传输网络、环保工况用电监管云平台软件和客户端。

硬件配置方案

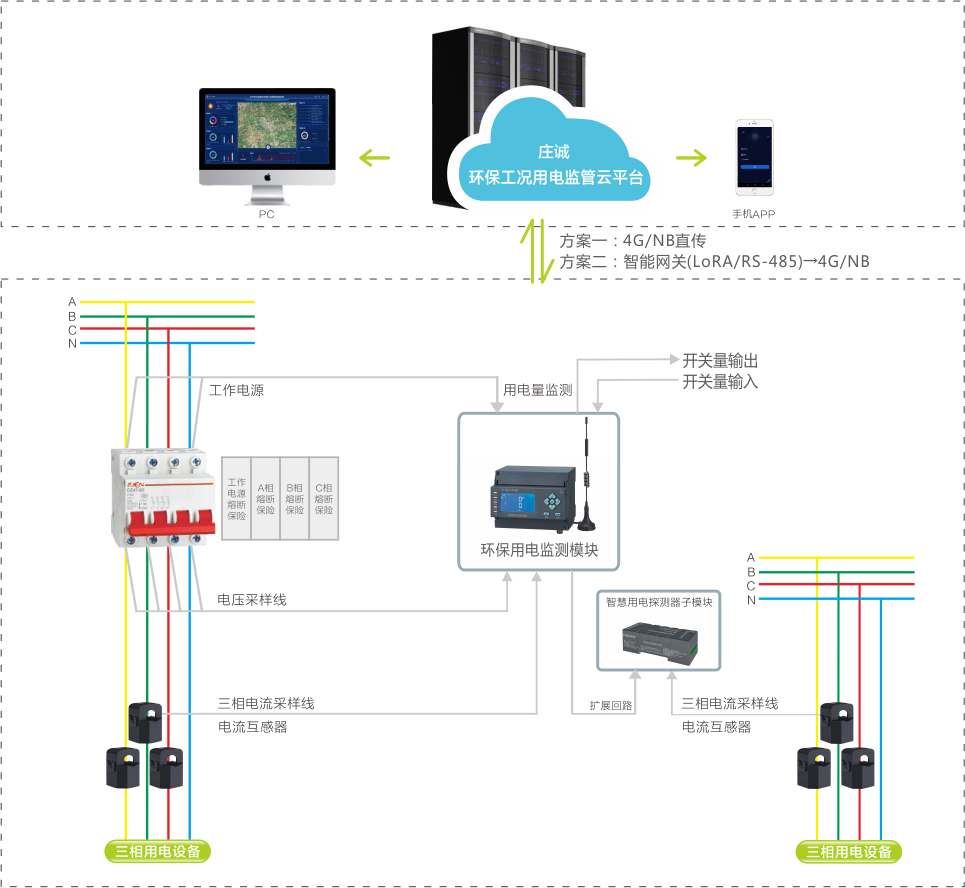

        针对三相电源，产污设施、治污设施电源配电箱现场安装：

        针对单相电源，产污设施、治污设施电源配电箱现场安装：

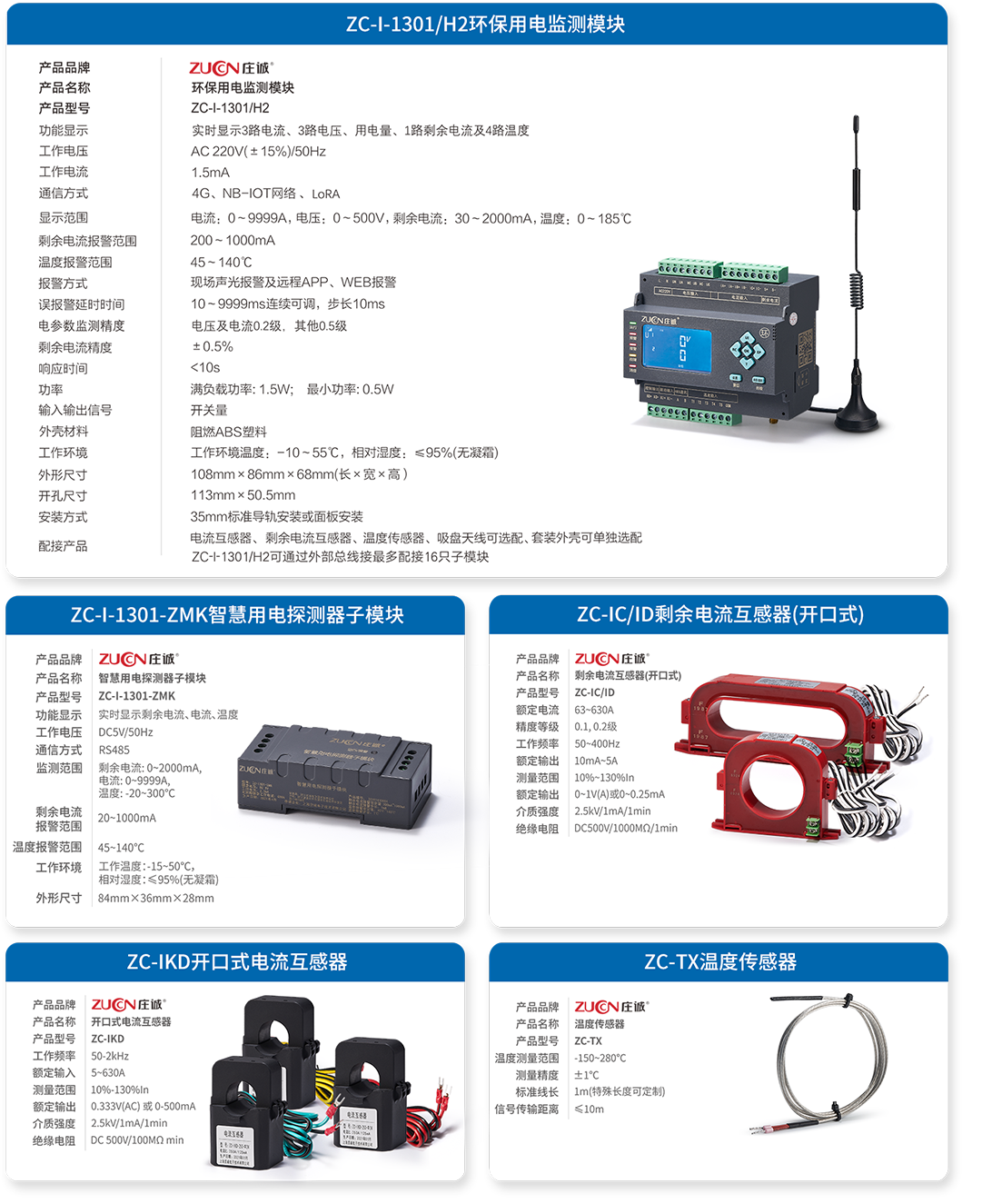

主要技术参数

外形尺寸

布局应用图
