防火门监控系统

简介

防火门监控系统是实时监测、显示、反馈防火门开闭状态的系统。在防火门监控系统故障报警后，精准定位、并迅速排除现场防火门故障隐患，从而有效杜绝防火门发生故障引发的防火门在火灾时不能防火、隔烟、控制火灾蔓延、保护人员疏散的重大安全隐患，确保防火门处于稳定可靠的正常状态。防火门的启闭在人员疏散中起到至关重要的作用。火灾时，收到火灾报警信号的动作命令后对各执行机构进行调整，满足人员逃生、防火、防烟、现场消防指挥要求。因此疏散通道途经的防火门的状态信息，必须反馈至消防控制室或有人值班场所内的防火门监控器。

ZC-FD防火门监控系统满足并优于GB29364-2012《防火门监控器》及GA93-2004《防火门闭门器》的国家标准要求。防火门是建筑内防火分区，防火间隙的最重要组成部分，可有效阻止火势蔓延，烟气扩散可将大火控制在预定的范围内；同时又是人员安全疏散、消防员补救火灾的必经关口。

构成

ZC-FD防火门监控系统由防火门监控器、防火门区域分机、CAN集线器、防火门电动闭门器、防火门门磁开关、防火门监控模块、防火门释放器、中继器、短路隔离器等部分或全部设备组成，采用面向对象的程序设计理念，融合各种先进软硬件技术，系统运行稳定，具有良好的扩展性。

应用领域

ZC-FD防火门监控器系统适用于轨道交通、机场、火车站、商业综合体、住宅、宾馆、学校、体育馆、博物馆、医院、工矿企业、石油化工、电信、市政等国家消防重点单位。

特点

多样式供电管理方式
该系统可选配电源箱集中供电。
该系统可选配电源箱集中分布式供电24V到终端设备(严禁门侧直接布AC 220V电源)。
超大点位容量
该系统主机最大监控2048点；多台主机通过以太网进行联网，实现信息共享、集中显示的功能，系统最大容量无极限。
高度集成化
将传统的监控模块与终端设备的高度集成一体。
终端设备电动闭门器集普通闭门器、电磁释放器、监控模块、门磁开关4个为一体。(终端设备防火门电动闭门器、防火门门磁开关)
集中、分区消防联动
可实现消防主机与监控器集中、分区联动。

功能

实时控制功能
1、实时监测系统内部、电源箱、系统终端执行构件的（供电、通讯）断路、短路及连接状态。
2、系统可分区单点控制各个电动闭门器、电磁释放器工作状态。
集中监测功能
1、防火门监控器集中显示监测已上线（常开、常闭）防火门的开启、关闭、故障状态。
2、监测其各终端设备即电动闭门器、电磁释放器、门磁开关的工作状况，实时显示终端断路、短路等故障信号。
智能控制
防火门监控器收到常闭防火门非正常长时间打开时自动发出声光报警信号。
防火门监控器收到系统线路出现断路、短路等故障信号时自动发出声光报警信号。
防火门监控器收到火警联动信号时，防火门监控器控制常开防火门关闭。
防火门监控器可在供电系统故障时，自动切换至备用电源供电。
防火门监控器收到火警联动信号时，可通过执行机构释放锁止的常开防火门。
网络通讯
防火门监控器系统与火灾报警控制器连接后可接收其报警信息。
防火门监控器系统配置标准RS232/以太网接口，与外部系统进行标准通信。
记录查询
防火门监控器可记录最近发生的10万条事件信息，包括系统自身报警（通信连接等故障信息）、火灾报警、联动信息、复位操作，事件发生地址、
日期、时间，用户可通过触摸屏进行时间查询。
图形显示功能
1、WINCE平台通过图形的方式来显示疏散门的状态信息，比较直观，还可以通过电子地图来显示通道的开闭状态，方便消防指挥调度。
2、嵌入式平台通过图表和字符的方式来显示疏散门的状态信息，方便查询。

 示意图

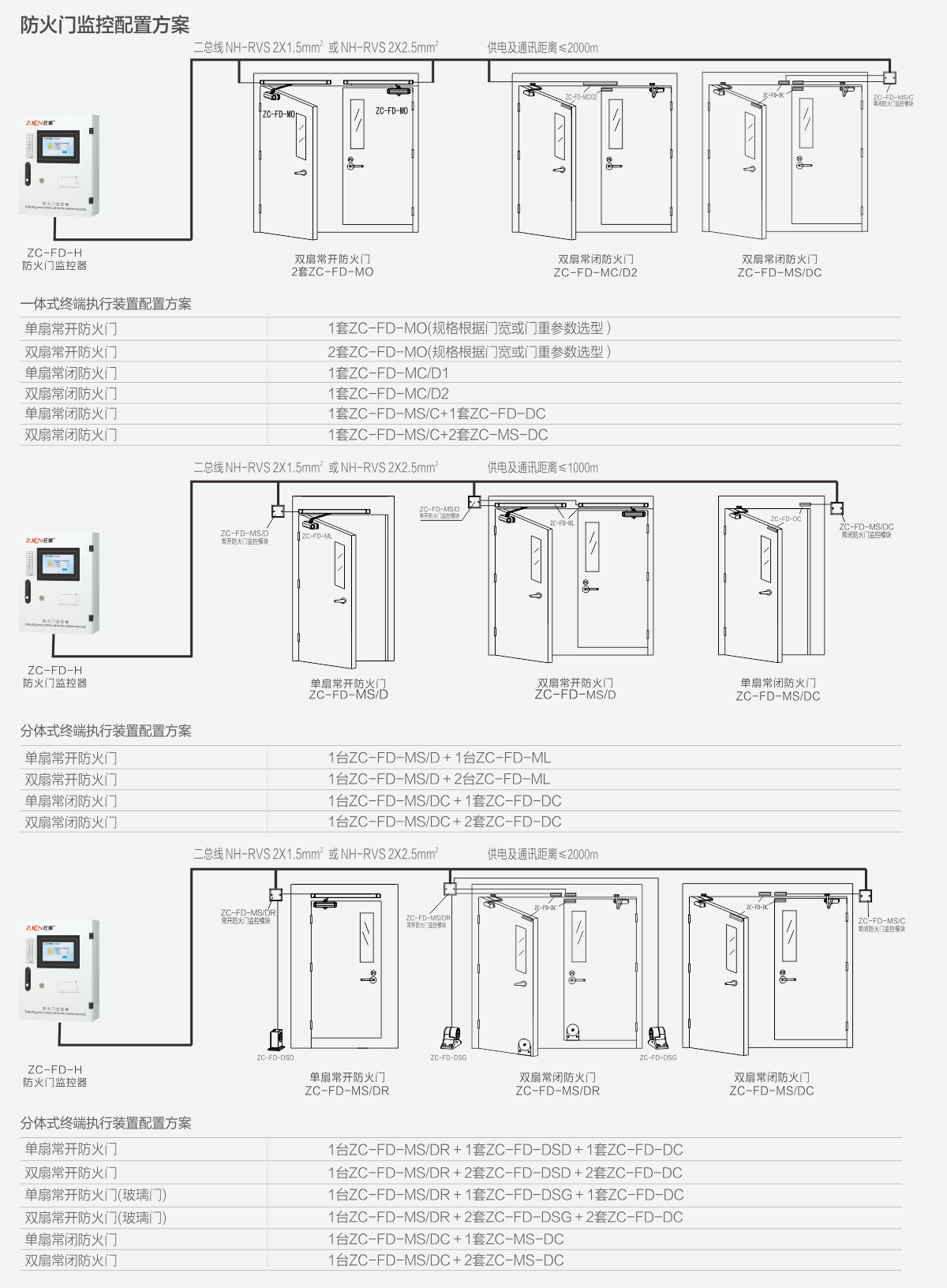

配置方案

1、监控器通过CAN总线与防火门区域分机组网；

2、CAN总线数据传输距离可长达10km，传输速率可高达1Mbps;

3、CAN总线可靠的错误处理和检错机制，发送的信息遭到破坏后可自动重发;

4、CAN总线节点在发生严重错误的情况下具有自动退出总线的功能;
5、CAN总线布线不可与强电线缆或桥架共行，需单独穿管敷设；二总线布线可混合走线不需要单独穿管；

6 监控器和区域分机支持1路CAN总线和2路二总线输出，CAN总线每回路≤100个编码点，有效通讯距离≤2000m(选配ZC-CAN集线器可输出4条通讯回路，起中继隔离作用)，二总线每回路最大监控容量≤255套一体式
门磁开关或、≤128套一体式电动闭门器有效距离≤1000m(无极性)；

7、区域分机通过二总线与监测装置组网, 二总线将供电线和信号线合二为一，实现了通讯和供电共用一个总线的技术；
8、二总线通讯系统为环形、星型、树形分支等满足任意布线拓扑结构；
9、二总线没有正负之分接线无极性，稳定性高，抗干扰能力强；
10、选配ZC-DLBH短路保护隔离器可实现回路总线自动隔离功能，避免局部线路短路造成回路系统全瘫痪；
11、选配ZC-REPT中继器实现对二总线信号的中继放大，以达到延长通讯距离；
12、常开防火门监控模块和常闭防火门监控模块可以外接独立电源；

13、多台监控器通过以太网进行组网实现信息共享集中显示，容量达到无极限。
